Akustische Kameras


Wie funktioniert eine Akustische Kamera?

Durch unsere zwei Ohren haben wir Menschen die Fähigkeit des Richtungshörens. Wir können also eine Schallquelle in einem Raum gut orten, da je nach Position der Schallquelle das eine Ohr, welches näher zur Schallquelle gerichtet ist, minimal vor dem anderen Ohr das Schallereignis (Geräusch) empfängt. Dieses Prinzip des Laufzeitverzuges, wird über die akustische Kamera technisch nachgebildet. Eine akustische Kamera ist eine Kombination aus einer Vielzahl an Mikrofonen und einer klassischen, digitalen Kamera, welche die Umgebung filmt. Entsteht ein Geräusch innerhalb des gefilmten Bereiches, so wird die Position der Geräuschquelle mit einem Farbspektrum, das dem einer Wärmebildkamera gleicht, in das gefilmte Bild eingefügt. Über die Vielzahl an Mikrofonen kann das Prinzip des Laufzeitverzuges softwaregestützt nachgebildet werden und Geräuschquellen können so sehr einfach und schnell lokalisiert werden.

Eine akustische Kamera zeigt, woher ein Geräusch kommt. Sie nutzt dazu eine Vielzahl an Mikrofonen in Kombination mit einer Video Kamera, um Geräusche zu messen und die Ursache als Bild oder Video darzustellen. So kann man genau sehen, wo eine Geräuschquelle liegt und wie laut sie ist! Wie eine Akustische Kamera funktioniert und wie Ihr diese zur erfolgreichen Geräusch-Analyse in einer modernen Kfz-Werkstatt einsetzen könnt, seht Ihr in meinem Video unten:

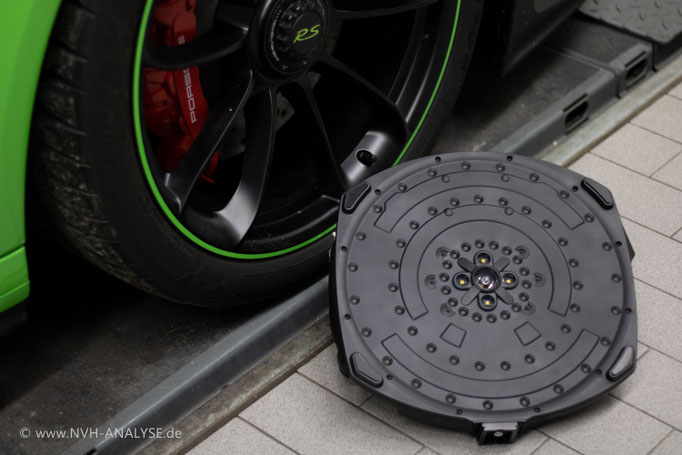

  • 64 digitale MEMS Mikrofone
  • Bis zu 50 Bilder pro Sekunde in der Videoaufnahme auswertbar
  • Bis zu 100 akustische Bilder pro Sekunde
  • Einstellung der Entfernung sowie Frequenz- und Dynamikfilter
  • Untere Grenzfrequenz ca. 1kHz (bauartbegrenzt)
  • Ausleuchtung des Raumes mit vier Hochleistungs-LEDs möglich

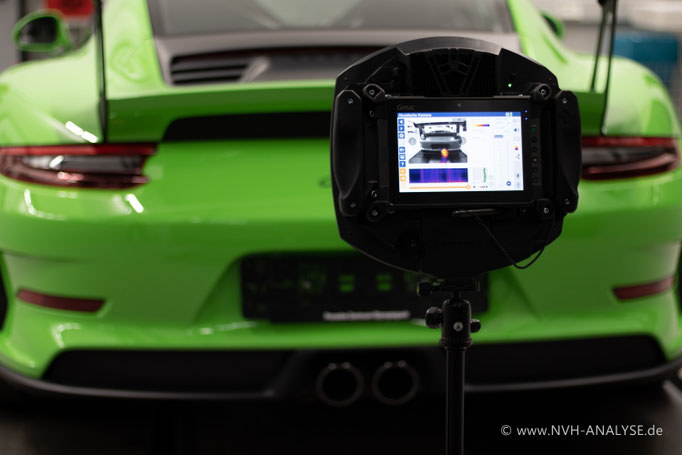

  • Flexibler Einsatz oder Einsatz mit Stativ möglich

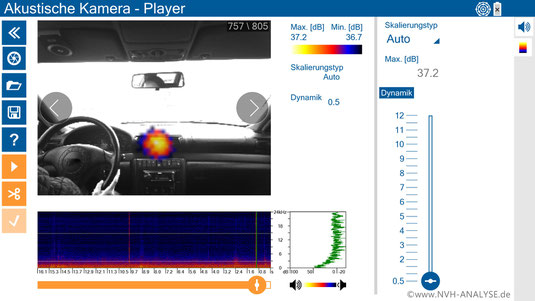

  • Sehr gute visuelle Darstellung und Auswertung der Störgeräusche
  • Einfache Dokumentation der Analyseergebnisse
  • Exportdateien: .wav und .flac
  • Praktische Anwendungsfälle:

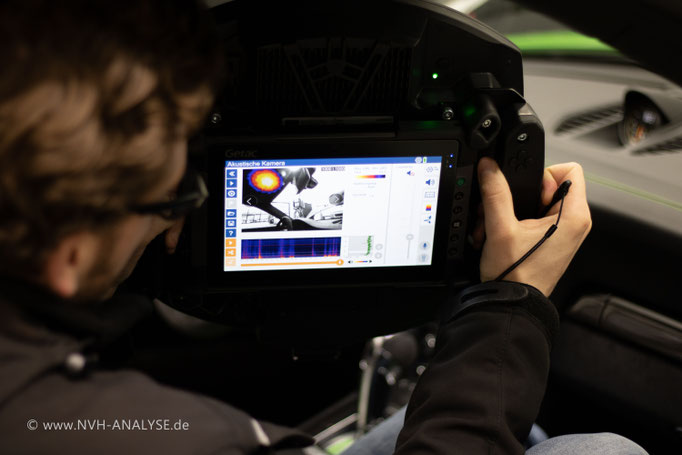

    • Innenraumgeräusche (Klappern, Knistern, Quietschen)
    • Bremsenquietschen
    • Windgeräusche
